Inhalt
Oberlicht: Motor verdeckt (Kipp-Beschlag)
Oberlicht: Motor aufliegend (Kipp-Beschlag)
Für weitere Informationen zur Bedienung und Pflege unserer Finstral-Produkte beachten Sie die Hinweise in unserem Dokument „Gebrauchsanleitung und Sicherheitshinweise. Fenster.“. Sie finden es unter: finstral.com/manuals
Oberlicht: Motor verdeckt (Kipp-Beschlag)
→ Komponentenbeschreibung
Kontroll-LED
→ Sicherheitshinweise
• Wenn das Fenster motorisch schließt, drücken Sie es nicht händisch zu. Wenn das Fenster motorisch kippt bzw. öffnet, ziehen Sie nicht händisch am Element. Der Kettenantrieb könnte beschädigt werden.
• Bewahren Sie den Hebel gut auf. Er wird im Falle einer manuellen Notbedienung benötigt.
Sicherheits- und Reinigungshinweise
Weitere Sicherheitshinweise und allgemeine Hinweise zur Reinigung von Fenstern finden Sie in der Gebrauchsanleitung für Fenster („Gebrauchsanleitung und Sicherheitshinweise. Fenster.“) unter: finstral.com/manuals
→ Wandtaster
Fenster in Kippstellung
So bringen Sie das Fenster über den Wandtaster in die Kippstellung.
Öffnen über den Taster
1. Drücken Sie 1 Mal die Taste „Auf“.
2. Die LED leuchtet grün.
3. Das Fenster kippt selbstständig über mehrere Sekunden. Sobald das Fenster vollständig gekippt ist, hört die LED auf, grün zu leuchten.
Schließen über den Taster
1. Drücken Sie 1 Mal die Taste „Zu“. Das Fenster schließt sich und verriegelt selbstständig über mehrere Sekunden. Die LED leuchtet rot.
2. Wenn das Fenster vollständig geschlossen ist, blinkt die grüne LED kurz auf.
Fenster in Spaltlüftungsstellung
Mit dieser Methode kann das Fenster während des Kippvorgangs gestoppt werden. Es entsteht eine Spaltlüftungsstellung.
1. Drücken Sie 1 Mal die Taste „Auf“ während der Fahrt (während des Öffnens oder Schließens).
2. Das Fenster stoppt während des Öffnungs- oder Schließvorgangs. 1x
Oberlicht: Motor verdeckt (Kipp-Beschlag) → Wandtaster
Fenster in 10-Minuten-Kippstellung
Mit der 10-Minuten-Kippstellung kippt das Fenster selbstständig und schließt sich nach 10 Minuten. Diese Einstellung ist nützlich, wenn Sie für 10 Minuten den Raum über ein gekipptes Fenster lüften möchten.
1. Drücken Sie 2 Mal die Taste „Auf“.
2. Die grüne LED leuchtet, das Fenster kippt selbstständig.
2x
3. Das Fenster befindet sich 10 Minuten lang in der Kippstellung. Dabei blinkt die LED grün.
4. Nach 10 Minuten schließt und verriegelt das Fenster selbstständig. Dabei leuchtet die grüne LED kurz auf. Das Fenster befindet sich danach in der Verschlussstellung.
Referenzfahrt
Nach einem Stromausfall ist eine Referenzfahrt durchzuführen. Die Referenzfahrt bringt das Element in die Ausgangsposition. Anschließend ist das Element bedienbar.
Sicherheitshinweise
• Wird beim Schließen des Fensters die maximal zulässige Kraft von 150 N überschritten (durch Windlast), fährt der Antrieb in seine Ausgangsposition zurück.
• Nach 60 Sekunden versucht der Antrieb nochmals, das Fenster zu schließen, die LED blinkt dabei rotgrün. Nach dem zweiten Fehlversuch bleibt das Fenster geöffnet, die LED blinkt rot.
• Überprüfen Sie Ihre Fenster gegebenenfalls auf vorhandene Hindernisse und entfernen Sie diese. Drücken Sie erneut die Taste „Zu“.
Vorgehensweise
1. Schalten Sie den Strom ein. Die LED blinkt rot und der Antrieb piept 20 Mal.
20x
2. Drücken Sie 1 Mal die Taste „Zu“. Anschließend blinkt die LED kurz. Der Antrieb referenziert sich automatisch.
1x
Manuelle Notbedienung
Mit der manuellen Notbedienung sind die Kipp-Befehle über motorisierte Bauteile inaktiv. Die manuelle Notbedienung erfolgt über die Fräsung im Flügelrahmen und darf ausschließlich von Fachpersonal durchgeführt werden.
Wenden Sie sich bei Bedarf daher an den technischen Service des Einbaubetriebs und führen Sie die manuelle Notbedienung auf keinen Fall selbst durch.
Oberlicht: Motor aufliegend (Kipp-Beschlag) →
Wandtaster
Öffnen über den Taster Drücken Sie 1 Mal die Taste „Auf“. Das Fenster kippt selbstständig über mehrere Sekunden.
Schließen über den Taster Drücken Sie 1 Mal die Taste „Zu“. Das Fenster schließt sich selbstständig über mehrere Sekunden.
→ Sicherheitshinweise
Sicherheits- und Reinigungshinweise
Beachten Sie die Hinweise zum Oberlicht mit verdeckt liegenden Motor auf Seite 4. Weitere Sicherheitshinweise und allgemeine Hinweise zur Reinigung von Fenstern finden Sie in der Gebrauchsanleitung für Fenster („Gebrauchsanleitung und Sicherheitshinweise. Fenster.“) unter: finstral.com/manuals
Oberlicht:
Probleme erkennen und beheben
Problem Ursache Lösung
Das Oberlicht mit verdeckt liegendem Motor piept mehrfach und bleibt stehen. Die LED blinkt dauerhaft.
Das Oberlicht mit aufliegendem Motor piept mehrfach und versucht bis zu dreimal, langsam in Position „Zu“ zu fahren. (Nach dem dritten Versuch bleibt der Antrieb stehen). LED blinkt dauerhaft.
Das motorisierte Oberlicht zeigt keine Reaktion bei Bedienung des Tasters oder der Fernbedienung.
starker Winddruck
Zugluft
Der Beschlag ist blockiert oder zu schwergängig.
Spannungsausfall
starker Winddruck
Zugluft
Der Beschlag ist blockiert oder zu schwergängig.
Warten Sie ab, bis der Winddruck nachlässt.
Beseitigen Sie die Ursache für die Zugluft.
Beseitigen Sie gegebenenfalls die Blockierung oder wenden Sie sich an den technischen Service des Einbaubetriebs.
Beheben Sie den Spannungsausfall und führen Sie eine Referenzfahrt durch.
Warten Sie ab, bis der Winddruck nachlässt.
Beseitigen Sie den Grund für die Zugluft.
Beseitigen Sie gegebenenfalls die Blockierung oder wenden Sie sich an den technischen Service des Einbaubetriebs.
keine Stromversorgung
Die Verkabelung ist falsch/defekt oder das Kabel ist defekt.
Das Netzteil ist falsch/defekt.
Die Batterie der Funkfernbedienung ist leer.
Überprüfen Sie die Stromversorgung.
Wenden Sie sich an den technischen Service des Einbaubetriebs.
Tauschen Sie die Batterie aus.
Problem Ursache Lösung
Das motorisierte Oberlicht kippt oder schließt sich nicht.
Es ist keine Stromversorgung vorhanden.
Der Beschlag ist blockiert oder zu schwergängig.
Der Beschlag ist zu leichtgängig.
Der Antrieb ist verschmutzt.
Speziell während des Kippens: Das Oberlicht ist bereits gekippt.
Speziell beim Schließen: Das Oberlicht ist bereits geschlossen.
Prüfen Sie die Stromversorgung.
Wenden Sie sich an den technischen Service des Einbaubetriebs.
Prüfen Sie den Antrieb auf Verschmutzungen und reinigen Sie diesen gegebenenfalls.
Prüfen Sie die Position des Fensterflügels.

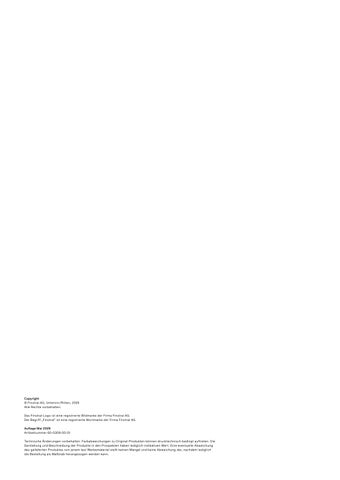

Copyright © Finstral AG, Unterin n / Ritten, 2025 Alle Rechte vorbehalten.
